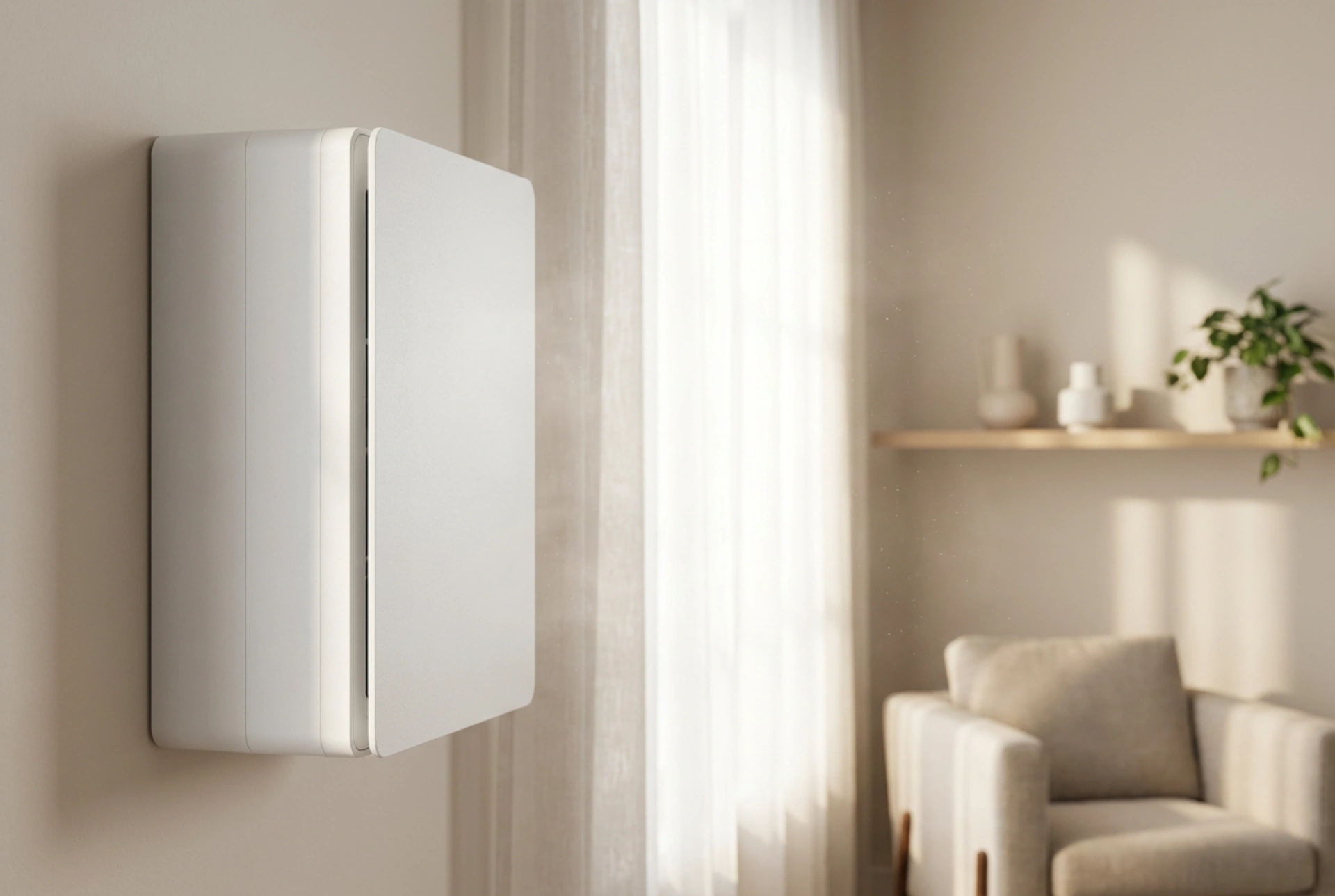

Et vægmonteret klimaanlæg uden udedel, også kendt som et monoblok-klimaanlæg, løser udfordringen med temperaturregulering i bygninger, hvor facademontering af eksterne kondensatorer er begrænset eller forbudt. Ved at integrere alle kølekredsløbets komponenter i ét enkelt indendørs kabinet, udnytter systemet præcise termodynamiske processer til både at køle indeluften og bortlede overskydende varme gennem to diskrete ventilationskanaler i ydervæggen.
Termodynamikken i et lukket kredsløb
For at forstå, hvordan et klimaanlæg uden udedel fungerer, skal man se på det lukkede kølekredsløb, som er kernen i maskinen. I modsætning til traditionelle split-systemer, hvor kompressoren og kondensatoren er placeret udendørs, indeholder monoblok-enheden både fordamper, kompressor, kondensator og ekspansionsventil under samme dæksel.
Processen starter, når den varme og fugtige luft fra rummet suges ind over fordamperfladen. Inde i fordamperen løber et kølemiddel med lavt kogepunkt. Da kølemidlet er koldere end rumluften, absorberer det varmen fra luften, hvilket får kølemidlet til at fordampe og overgå til gasform. Den nu afkølede luft blæses tilbage i rummet. Derefter presses det gasformige kølemiddel ind i kompressoren, hvor trykket øges markant. Dette trykfald hæver temperaturen på gassen yderligere, hvorefter den ledes til kondensatoren, hvor varmen skal afgives til omgivelserne.
Luftstrømme og ventilationskanaler gennem ydervæggen
Da der ikke er nogen fysisk udedel til at modtage den afgivne varme fra kondensatoren, anvender monoblok-systemet to gennemborede kanaler i ydervæggen. Disse kanaler er afgørende for maskinens funktion og fungerer efter et præcist luftudskiftningsprincip:
- Indsugningskanalen: Systemet suger frisk luft udefra ind til kondensatoren for at afkøle det varme, komprimerede kølemiddel.
- Udsugningskanalen: Den luft, der nu har absorberet varmen fra kondensatoren, blæses med høj hastighed ud af bygningen gennem den anden kanal.
Denne konstante luftudskiftning sikrer, at kondensatoren holdes tilstrækkeligt afkølet, så kølemidlet igen kan kondensere til væskeform og gentage cyklussen. Forseglingen af disse rør mod murværket er kritisk for at forhindre dannelsen af kuldebroer og uønsket luftindtrængning udefra.
Kondensvandets fysik og bortledning
Når varm rumluft afkøles på fordamperens kolde overflade, falder luftens evne til at indeholde vanddamp. Dette resulterer i kondensering, hvor vanddråber dannes direkte på lamellerne. I et system uden udedel skal dette kondensvand håndteres internt for at undgå fugtskader i væggen eller på gulvet.
Moderne monoblok-anlæg løser dette via to primære metoder. Den mest almindelige er forstøvning eller fordampning af kondensvandet ved hjælp af varmen fra kondensatoren. Det opsamlede vand ledes hen til den varme del af kredsløbet, hvor det fordamper og blæses ud af lejligheden sammen med den varme udsugningsluft. Alternativt ledes kondensvandet ud via et lille faldrør integreret i en af de to store ventilationskanaler, så det drypper kontrolleret af på ydersiden af facaden.
Akustisk isolering og vibrationsdæmpning
Placeringen af kompressoren indendørs introducerer en mekanisk udfordring i form af støj. Kompressoren genererer vibrationer og lavfrekvent lyd under kompressionen af kølemidlet. For at opretholde et behageligt indeklima anvendes avancerede dæmpningsmaterialer og fysiske principper i kabinetstrukturen.
Kabinettet er typisk foret med tætte, lydabsorberende materialer med høj densitet, som bryder lydbølgerne. Kompressoren monteres desuden på vibrationsdæmpende gummiblokke, som absorberer de kinetiske rystelser, før de kan forplante sig til selve vægkonstruktionen. Dette minimerer den strukturelle støj, der ellers ville kunne høres i tilstødende rum eller nabolejligheder.
Installationsovervejelser og tætning
For at sikre optimal drift skal monteringen ske med fokus på absolut lufttæthed. Hullerne i ydervæggen bores med et svagt fald udad på 1-2 grader. Dette forhindrer slagregn i at trænge ind i motoren og sikrer, at eventuelt kondensvand i rørene løber væk fra lejligheden. Anvendelsen af tætningsmanchetter og ekspanderende skum sikrer, at der ikke opstår utætheder i isoleringslaget omkring kanalerne, hvilket ellers ville reducere boligens samlede energieffektivitet.
