En dørtelefon, der styrer adgangen til både haveport og indkørsel, er baseret på simple svagstrømskredsløb og elektromagnetiske låsemekanismer, som sikrer din ejendom.
Det grundlæggende elektriske kredsløb

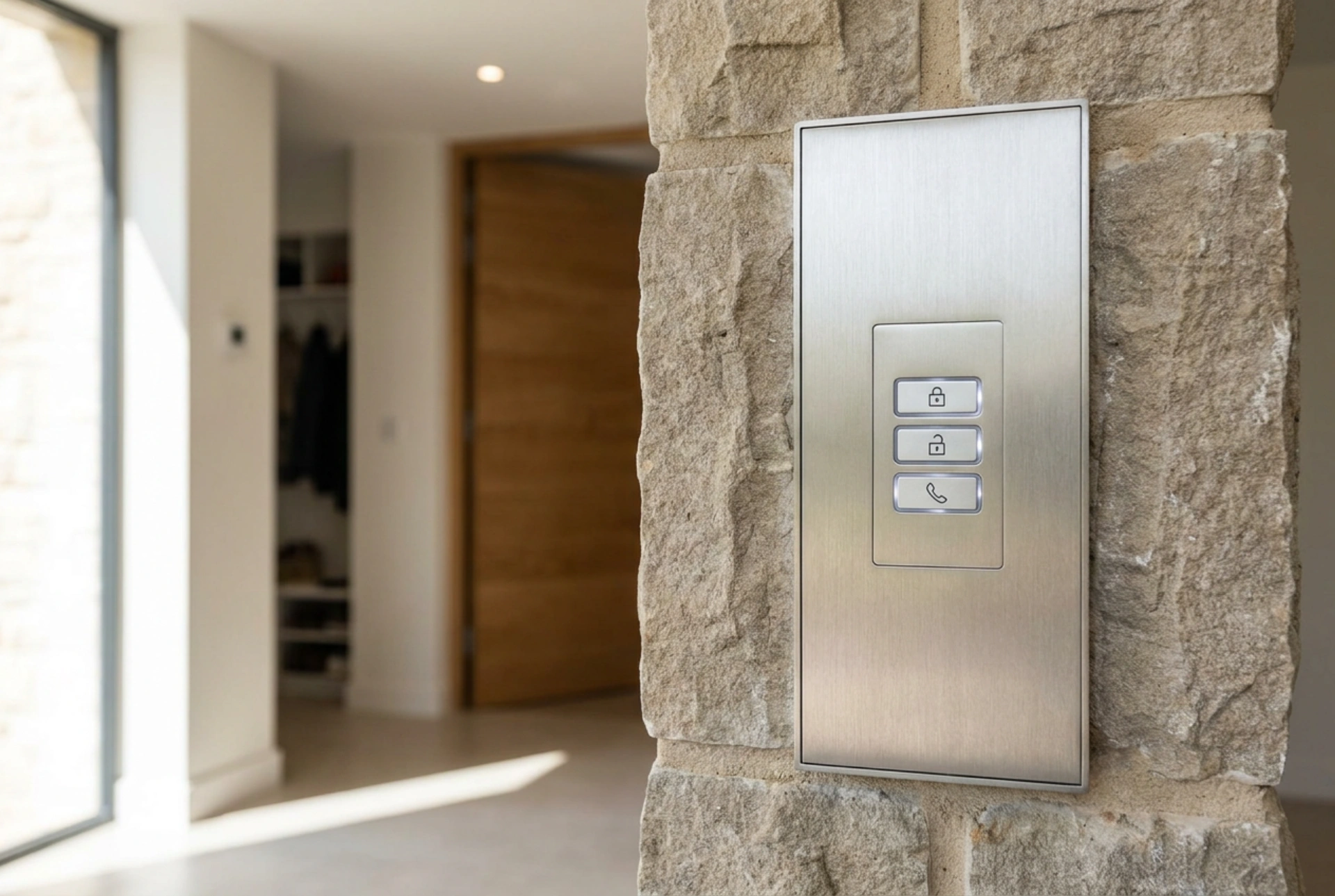

Systemet fungerer ved at forbinde en udendørs svarskyder med en eller flere indendørs stationer via lavspændingsledninger, typisk på 12 eller 24 volt. Når en gæst trykker på knappen ved porten, lukkes et kredsløb, som aktiverer ringesignalet indendørs. Lyd og eventuelt videosignal overføres via separate ledere i kablet eller digitalt via netværkskabler, hvilket sikrer klar kommunikation uden forstyrrelser fra det omgivende elnet.
Elektromagnetisk styring af låse og porte
Når du trykker på udløserknappen på din indendørs skærm eller telefon, sender du en elektrisk impuls afsted til den valgte låsemekanisme. Systemet skelner mellem to primære funktioner:
- Haveporten (magnetisk slutblik): Her sidder der typisk et elektrisk slutblik i dørkarmen. Når strømmen tilsluttes (eller afbrydes, afhængigt af om det er en returstrøms- eller hvilestrømslås), frigives spærrepalen mekanisk, så porten kan skubbes op.
- Indkørselsporten (motorstyring): Signalet fra dørtelefonen fungerer her som en impulsstyring til portåbnerens kontrolboks. Denne kontakt slutter et potentialefrit relæ, som fortæller den mekaniske motorarm, at den skal starte åbnecyklussen.
Sikkerhed og strømforsyning via DIN-skinne
Hjertet i installationen er strømforsyningen, som normalt er monteret på en DIN-skinne i eltavlen. Denne transformerer den almindelige 230V netspænding ned til en sikker svagstrøm. For at beskytte systemet mod overbelastning og kortslutning indeholder strømforsyningen indbyggede sikringer. Ved strømsvigt vil visse magnetlåse (fail-safe) automatisk låse op af sikkerhedshensyn, mens mekaniske motorer ofte kræver en manuel nøglefrigørelse for at kunne åbnes udefra.
Kabelføring og signalstyrke over afstand
Jo længere afstanden er fra huset til porten ved vejen, desto vigtigere er ledernes tværsnit i kablerne. Ved lange afstande opstår der et spændingsfald i kobberlederne, hvilket kan resultere i, at låsen ikke får nok strøm til at trække magnetsspolen. For at modvirke dette anvendes tykkere installationskabler eller lokale hjælperelæer tæt på porten, som forsynes af en separat strømkilde, så dørtelefonen kun skal levere styresignalet og ikke selve driftsstrømmen til låsen.
